Методики геодезических изысканий для строительства: обзор подходов и требований
Геодезические изыскания для строительства занимают ключевую роль в планировании и реализации объектов: они обеспечивают точность привязки элементов к грунту, учет особенностей рельефа и взаимосвязей между сооружениями. В современных условиях применяются комплексные подходы, включающие несколько методик измерения, контроль точности и связь с геодезическими сетями. Такой подход позволяет минимизировать риски и корректировать проект на ранних стадиях, что особенно важно для сложных строительных проектов и инженерной подготовки участков.
Современная практика опирается на системный подход к измерениям, охватывающий тахеометрическую съемку территории и GPS-съемку для строительства. В качестве иллюстрации подхода к инструментам и методикам приводится пример, где обсуждаются современные вычислительные устройства, применяемые в полевых условиях — https://t-laminat.ru/teclast-x3-pro-2-in-1-ultrabook-moshnyi-i-samodostatochnyi/.
Геодезические изыскания для строительства: обзор методик

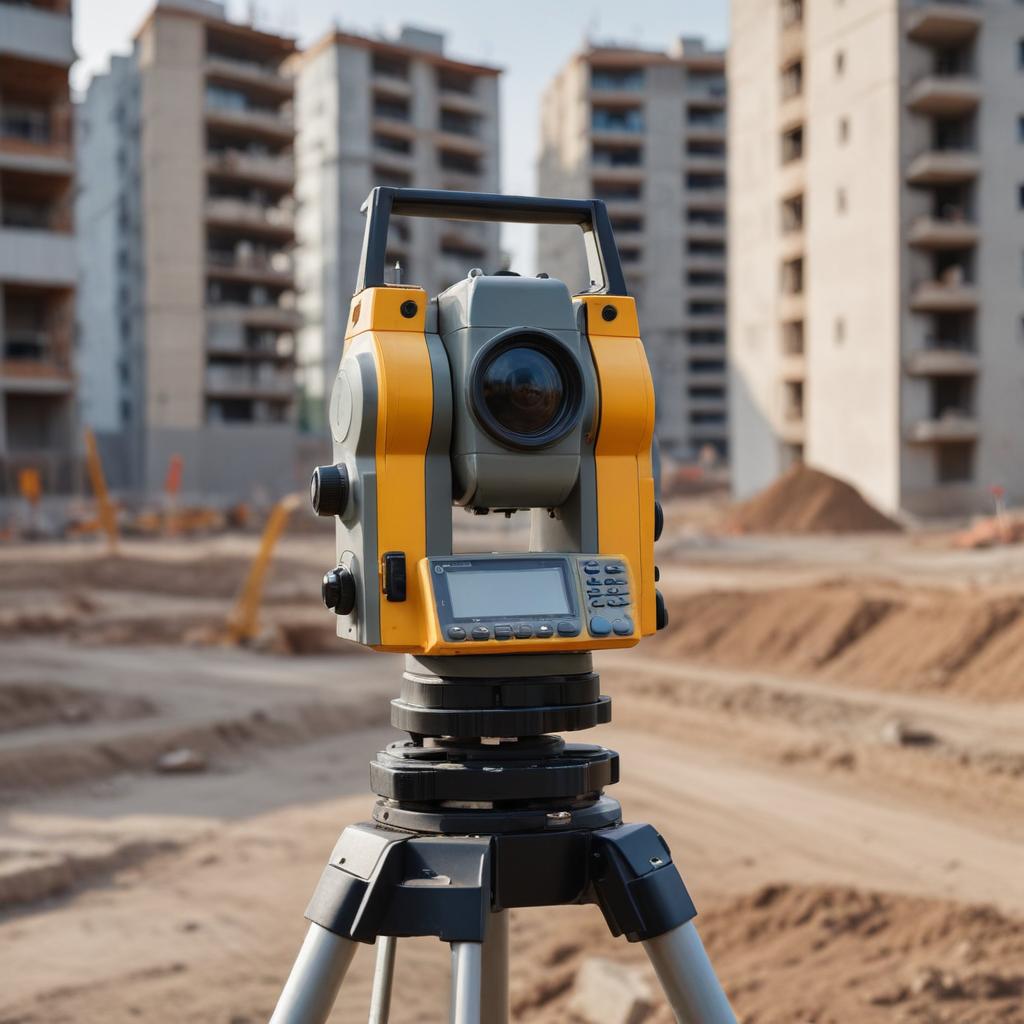

Тахеометрическая съемка территории
Тахеометрическая съемка территории служит основой фиксации координат точек на объекте. Использование тахеометра позволяет быстро получать как горизонтальные, так и вертикальные параметры точек, что особенно важно для построения осей и планировочных чертежей. В рамках методики формируются геодезические сети на площадке, фиксируются границы участка и координатные привязки зданий и коммуникаций. Такой подход обеспечивает сопоставление проекта с фактическими данными рельефа и отметок на местности.
GPS-съемка для строительства
GPS-съемка для строительства применяется для привязок на больших участках и для контроля взаимного расположения объектов в масштабе объекта. GNSS-данные позволяют быстро определить координаты точек в глобальной системе и затем локализовать их в локальной геодезической сети. При этом организация полевых работ строится вокруг регулярной проверки точности и корректировок сетей, что снижает риски ошибок на поздних этапах. В ряде случаев GPS-данные используются для актуализации проектной документации и привязки к существующим геодезическим сетям.
| Метод | Задача |
|---|---|
| Тахеометрическая съемка | Определение координат и высот точек, построение осей и сетей |
| GPS-съемка | Привязка на дальних участках, обновление координатной базы |
Топографическая и высотная съемка
Нивелирование высот на площадке
Нивелирование высот на площадке описывает последовательность работ по определению уровенных параметров. В зависимости от назначения конструкций, применяются нивелиры и цифровые аппараты для фиксации линейной высоты точек и отметок. Нивелирование обеспечивает корректировку планов по отношению к существующим отметкам рельефа, что важно для расчета уклонов фундаментов, подводов и дренажных систем. Привязка уровней к проектной отметке помогает избежать смещений в ходе строительных работ и повышает точность геометрических параметров.
Топографическая съемка строительной площадки
Топографическая съемка строительной площадки фиксирует рельеф, контуры участков, расположение естественных и искусственных объектов. С ее помощью формируются карты местности, контура участков и границы застройки, что служит основой для последующих стадий — разбивки осей, привязки проекта и контроля. В рамках топографической съемки собираются данные о форме и высотах рельефа, наличии уклонов, подземных коммуникаций и рельефных деталей, влияющих на размещение конструкций и стоки воды.
«Точность данных топографической съемки напрямую влияет на качество разбивки и дальнейшей реализации проекта на площадке»
Разбивка, вынос осей и привязка проекта
Разбивка осей фундаментов геодезией
Разбивка осей фундаментов геодезией осуществляется по подготовленному сетевому плану, который устанавливается на местности с использованием тахеометров и нивелиров. В процессе выполняются привязки к заданным точкам и взаимное согласование осей между опорными точками. Такой подход обеспечивает точную ориентацию конструкций относительно проекта, предотвращая смещения и конструктивные ошибки на этапе возведения фундамента.
Вынос осей и отметок в натуру
Вынос осей и отметок в натуру представляет собой практику переноса проектной геометрии на участок под строительство. Это включает создание временных или постоянных привязок на местности, закрепление координат точек и привязку к геодезическим сетям. Корректный вынос данных обеспечивает соответствие реального положения объектов заданной проектной геометрии и минимизирует риск ошибок при монтажных работах.
Контроль и современные технологии на стройке
Контроль геодезических сетей на стройке
Контроль геодезических сетей на стройке предполагает регулярные проверки точности координат и высот элементов, мониторинг деформаций и устойчивости конструкций. В рамках контроля применяются периодические съемки, сравнение актуальных данных с проектной базой и корректировка привязок при необходимости. Этот процесс обеспечивает устойчивость строительства и соответствие итоговой геометрии заданной модели.
- Поддержание актуальности координатной базы
- Мониторинг деформаций элементов
- Проверка соответствия проектной геометрии
Привязка проекта к геодезической сети
Привязка проекта к геодезической сети объединяет данные о расположении точек, высотах и осях с существующей сетевой конфигурацией. Этот процесс облегчает координацию между инженерами, строителями и надзорными органами, обеспечивает совместную работу над проектом и снижен риск рассогласований между чертежами и фактическим положением объектов.
Лазерное сканирование и 3D-моделирование
Лазерное сканирование поверхности
Лазерное сканирование поверхности применяется для создания точных трехмерных моделей рельефа и объектов. Полученные облака точек позволяют детализировать форму местности, фасадов и инженерных элементов, а затем использовать данные для визуализации, анализа прохождения сетей и планирования работ. Точные данные повышают качество проектирования и контроля во всех стадиях строительства.
3D-моделирование рельефа и объектов
3D-моделирование рельефа и объектов объединяет данные лазерного сканирования, топографической съемки и привязки к геодезическим сетям. Модели позволяют видеть взаимосвязь между участками, понимать влияние рельефа на прокладку коммуникаций и размещение зданий. Такой подход облегчает сценарии технического проектирования, расчет нагрузок и анализ движения техники на площадке.
Итоговый подход к геодезическим изысканиям для строительства носит многоступенчатый характер: сочетание тахеометрической съемки, GPS-съемки, нивелирования, топографической съемки и современных технологий позволяет достигать высокой точности и устойчивости проекта. Важно поддерживать непрерывный контроль сетей и привязок к геодезической основе, чтобы своевременно реагировать на изменения рельефа и условий на площадке. Введение в работу лазерного сканирования и 3D-моделирования расширяет аналитические возможности и адаптивность проектирования к реальной обстановке.
Итог: в современных условиях процесс геодезических изысканий для строительства опирается на сочетание методик и технологий, что обеспечивает точность и безопасность проекта.
